Co to jest bednarka i do czego służy?
Bednarka, znana jako stalowa taśma o spłaszczonym prostokącie, odgrywa istotną rolę w budownictwie, szczególnie w systemach uziemiających. Jej podstawowym zadaniem jest:
- zapewnienie ochrony przed porażeniem prądem,
- ochrona przed wyładowaniami atmosferycznymi,
- zapobieganie przepięciom.
W instalacjach elektrycznych bednarka łączy się z zbrojeniem, co umożliwia efektywne uziemienie budynków. Jest to kluczowy element systemów ochrony odgromowej, podnoszący bezpieczeństwo osób przebywających w obiektach.
Warto również zwrócić uwagę, że bednarka wykonana jest ze stali ocynkowanej, co znacząco zwiększa jej odporność na korozję. Dzięki temu ma ona dłuższą żywotność, nawet w trudnych warunkach atmosferycznych.
Oprócz tego, odpowiednie zastosowanie bednarki w systemie uziemienia jest niezbędne, aby osiągnąć wymaganą rezystancję, co dodatkowo podkreśla jej ważność w kontekście bezpieczeństwa.
Ile bednarki potrzebuję do uziemienia?
Wybór odpowiedniej ilości bednarki do uziemienia jest uzależniony od kilku kluczowych aspektów. Zazwyczaj długość bednarki waha się pomiędzy 1,5 m a ponad 9 m. W przypadku instalacji otokowych, otaczających cały budynek, może okazać się, że konieczne jest zastosowanie dłuższych odcinków.
W obszarach, gdzie gleba ma wysoką rezystywność, warto pomyśleć o:
- zwiększeniu głębokości wbicia,
- osiągnięciu rezystancji uziemienia na poziomie nieprzekraczającym 10 Ω.
Każdy projekt elektryczny powinien uwzględniać normy dotyczące długości oraz sposobu układania bednarki. Oprócz tego, istotne jest dokładne obliczenie rezystancji, co gwarantuje skuteczną ochronę. Po zakończeniu instalacji niezbędne jest przetestowanie uzyskanej wartości rezystancji, aby sprawdzić efektywność zastosowanego rozwiązania. Wartości te mogą się różnić w zależności od specyficznych warunków otoczenia, co podkreśla, jak ważne jest dostosowanie długości bednarki do szeregów danego miejsca.
Jakie materiały są najlepsze do uziemienia?
Wybór najlepszych materiałów do uziemienia często pada na stal ocynkowaną, która wyróżnia się znakomitą przewodnością elektryczną oraz odpornością na korozję. Dlatego znajduje szerokie zastosowanie w systemach zabezpieczających przed porażeniem prądem oraz ochroną przed wyładowaniami atmosferycznymi. Stal ocynkowana jest najczęściej spotykana, gdyż zapewnia długotrwałe efekty.
Aby system działał skutecznie, przewody uziemiające powinny być wykonane z różnorodnych materiałów, takich jak:
- stal nierdzewna – alternatywa zapewniająca dużą wytrzymałość,
- miedź – mimo że jest droższym rozwiązaniem, cieszy się uznaniem dzięki doskonałym właściwościom przewodzącym,
- elementy aluminiowe – mogą być zastosowane, ale konieczne jest unikanie ich bezpośredniego kontaktu z innymi metalami, co minimalizuje ryzyko korozji elektrochemicznej.
W takich przypadkach odpowiednie osłony zabezpieczające okazują się nieocenione. Dzięki temu, systemy uziemiające mogą być zbudowane z materiałów odpornych na działanie niekorzystnych czynników zewnętrznych, co stanowi klucz do ich efektywnego i bezpiecznego funkcjonowania.
Jakie są wymagania dotyczące długości i przekroju bednarki?
Wymagania dotyczące długości i przekroju bednarki mają fundamentalne znaczenie w kontekście systemów uziemienia oraz ochrony odgromowej. Dla stali nierdzewnej minimalny przekrój bednarki powinien wynosić 90 mm² przy grubości 3 mm. Jednak zalecenia norm dotyczących ochrony przed piorunami wskazują, że optymalny przekrój wynosi co najmniej 100 mm². Taki poziom przekroju zwiększa odporność na przeciążenia prądowe, a tym samym poprawia efektywność systemu uziemiającego.
Długość bednarki zależy od rodzaju uziemienia i rezystywności gleby, a jej wartość może się wahać od 1,5 m do 9 m. Ważne jest, aby przy projektowaniu skorzystać z normy PN-EN 62305-3, która szczegółowo regulują te wskazania. Dostosowanie długości bednarki do właściwości gruntu jest kluczowe, gdyż ma to istotny wpływ na osiągnięcie wymaganego poziomu rezystancji, co z kolei przekłada się na bezpieczeństwo całej instalacji.
W obszarach o wysokim oporze gruntu może zaistnieć potrzeba zwiększenia głębokości, na jaką wbita jest bednarka. Tylko w taki sposób można osiągnąć maksymalną rezystancję nieprzekraczającą 10 Ω. Te działania są niezwykle istotne dla efektywności zabezpieczeń przed porażeniem prądem oraz ochrony przed wyładowaniami atmosferycznymi.
Jakie są różne rodzaje uziemienia i ich zastosowania?
Uziemienie pełni niezwykle istotną rolę w ochronie elektrycznych instalacji. Istnieje kilka jego rodzajów, z których każdy ma swoje unikalne zastosowania. Przykładowo:
- uziemienie ochronne chroni użytkowników przed porażeniem prądem, co zdecydowanie zwiększa bezpieczeństwo korzystania z urządzeń elektrycznych,
- uziemienie odgromowe zabezpiecza budynki przed negatywnymi skutkami wyładowań atmosferycznych, skutecznie odprowadzając ładunki elektryczne w bezpieczne miejsca,
- w gniazdkach elektrycznych zastosowanie uziemienia znacząco redukuje ryzyko zwarcia, co jest niezwykle istotne dla prawidłowego funkcjonowania systemu.
W ramach uziemienia można wyróżnić uziomy naturalne oraz sztuczne. Te pierwsze wykorzystują elementy konstrukcyjne, takie jak zbrojenie fundamentów, co czyni je szczególnie efektywnymi. Z kolei uziomy sztuczne, często wykonane ze stali ocynkowanej, są projektowane dla zapewnienia długotrwałej wydajności. Interesującym rozwiązaniem jest uziom otokowy, montowany wokół budynku, który znacząco potrafi zwiększyć skuteczność całego systemu.
Dzięki różnorodności typów uziemienia, odpowiedni dobór oraz prawidłowa instalacja są kluczowe dla zabezpieczenia zarówno budynków, jak i osób w ich obrębie. Integracja tych elementów w projektach budowlanych pozwala na zminimalizowanie ryzyka związanego z porażeniem prądem oraz uszkodzeniami wywołanymi przez wyładowania atmosferyczne.
Jakie normy dotyczące uziemienia należy znać?
Normy uziemienia odgrywają kluczową rolę w obszarze ochrony odgromowej i instalacji elektrycznych. Dokumenty takie jak:
- PN-EN 62305,
- PN-HD 60364.
precyzują wymagania dotyczące używanych materiałów, ich wymiarów, rezystancji oraz zasad wykonania uziemień. Warto pamiętać, że odpowiednie uziemienie nie tylko zapewnia bezpieczeństwo, ale również zwiększa efektywność instalacji elektrycznych.
Specjaliści zalecają, aby rezystancja uziemienia pozostawała poniżej 10 Ω, co znacząco redukuje ryzyko porażenia prądem oraz uszkodzeń spowodowanych wyładowaniami atmosferycznymi. Aby sprostać tym wymogom, każda instalacja powinna być zgodna z obowiązującymi przepisami, co ma na celu zminimalizowanie zagrożeń. Wymogi te są wdrażane w biurach projektowych zajmujących się elektryką oraz ochroną odgromową.
Na przykład, w kontekście użycia bednarki, normy podkreślają konieczność przestrzegania kryteriów dotyczących długości i przekroju. Działania te zapewniają odpowiednią przewodność oraz wytrzymałość elementów uziemiających. Co więcej, regularne testowanie efektywności istniejącego systemu uziemienia jest kluczowe, ponieważ umożliwia natychmiastową reakcję na wszelkie nieprawidłowości.
Jak zapobiegać korozji w systemach uziemiających?
Aby skutecznie przeciwdziałać korozji w systemach uziemiających, warto wdrożyć kilka efektywnych strategii. Kluczowym aspektem jest dobór materiałów, które wykazują wysoką odporność na korozję. Wśród najlepszych opcji znajdują się:
- stal ocynkowana,
- stal nierdzewna,
- miedź.
Te materiały zachowują swoją trwałość nawet w trudnych warunkach atmosferycznych. Ważne jest również, aby unikać łączenia różnych metali, ponieważ może to prowadzić do korozji elektrochemicznej. Gdy wykorzystujemy różnorodne materiały, dobrze jest zastosować osłony zabezpieczające, które ograniczają niekorzystne interakcje między nimi.
Kolejnym istotnym krokiem jest nałożenie powłok ochronnych, takich jak farby czy preparaty antykorozyjne, które skutecznie chronią metalowe elementy przed wilgocią oraz substancjami agresywnymi obecnymi w glebie. Izolacja termiczna, na przykład poprzez zastosowanie termokurczu, również odgrywa istotną rolę, zapewniając dodatkową ochronę metalowym częściom bednarki. Dzięki temu wilgoć nie dostaje się do metalu w obrębie kontaktu z gruntem.
Wprowadzenie tych działań jest kluczowe dla zachowania długotrwałej funkcjonalności i efektywności systemów uziemiających.
Co to jest uziom fundamentowy i jakie ma zalety?
Uziom fundamentowy to niezwykle ważny system uziemienia, w którym zbrojenie fundamentów pełni funkcję elementu odpowiadającego za uziemienie. Tego rodzaju rozwiązanie zapewnia niską rezystancję, co jest niezwykle istotne dla właściwego bezpieczeństwa instalacji elektrycznych. Możemy wyróżnić dwie odmiany uziomu fundamentowego:
- naturalny, wykorzystujący istniejące zbrojenie,
- sztuczny, w którym do betonu wprowadza się specjalnie przystosowane przewody.
Jedną z głównych zalet tego systemu jest jego ekonomiczność oraz prostota montażu. Dzięki integracji z fundamentem, uziom tworzy trwałe i efektywne połączenie, co znacząco minimalizuje ryzyko porażenia prądem oraz potencjalne uszkodzenia wynikające z wyładowań atmosferycznych. Normy budowlane jasno określają konieczność wykonania takiego uziemienia podczas budowy, co zapewnia zgodność z obowiązującymi przepisami. Co więcej, uziom fundamentowy przyczynia się do zwiększenia efektywności ochrony odgromowej budynku, jak również stabilności różnorodnych instalacji elektrycznych. Uzyskanie rezystancji uziemienia poniżej 10 Ω znacząco poprawia bezpieczeństwo osób korzystających z obiektów, a to zostało potwierdzone w licznych badaniach z zakresu inżynierii elektrycznej.
Jakie są różnice między uziomy sztucznymi a naturalnymi?

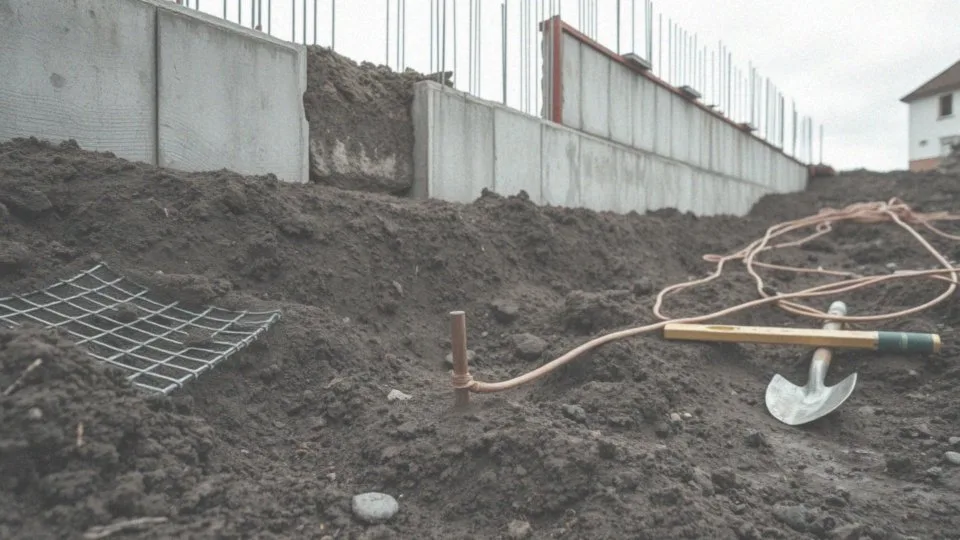

Uziomy sztuczne oraz naturalne różnią się znacząco pod względem budowy, zastosowania oraz efektywności w kontekście uziemienia. Naturalne rozwiązania korzystają z już istniejących elementów konstrukcyjnych, takich jak zbrojenie w fundamentach, pełniąc rolę uziemiającą. Główną ich zaletą jest niska cena oraz prostota montażu, co czyni je atrakcyjnym wyborem w wielu przypadkach. Niemniej jednak, ich efektywność może być ograniczona przez właściwości przewodzące gleby czy jakość samej budowli.
Z kolei uziomy sztuczne, na przykład bednarki czy pręty pionowe, są specjalnie zaprojektowane do skutecznego uziemienia. Dzięki temu zapewniają lepszą kontrolę nad rezystancją, co jest niezwykle istotne dla bezpieczeństwa instalacji elektrycznych. Wykonane z ocynkowanej stali, uziomy te charakteryzują się zwiększoną odpornością na korozję, co znacząco wydłuża ich żywotność. Dodatkowo montaż tych rozwiązań jest prosty i możliwy w różnych warunkach.
W przypadku gleb o wysokiej rezystywności, zastosowanie sztucznych uziomów może okazać się bardziej korzystne oraz bezpieczne. Również możliwość ich projektowania zgodnie z określonymi normami budowlanymi zwiększa ich efektywność. Wybór między tymi dwoma typami uziomów powinien być dostosowany do specyficznych wymagań projektu, dostępnych zasobów oraz jakości gruntu, co ma kluczowe znaczenie dla bezpieczeństwa i efektywności całego systemu uziemiającego.
Jak zamontować bednarkę w fundamentach?
Montaż bednarki w fundamentach jest niezwykle istotnym aspektem systemu uziemienia każdego budynku. Na początku bednarkę należy solidnie przymocować do prętów zbrojeniowych, korzystając z dedykowanych klamer lub metody spawania. Kluczowe jest, aby spawy znajdowały się w narożnikach fundamentu, co zapewnia ciągłość galwaniczną. Bednarka powinna być umieszczona bezpośrednio na zbrojeniu, zanim zleje się beton, ponieważ tworzy zamknięty pierścień wokół całego fundamentu.
Jej końcówka powinna wystawać od 10 do 20 cm ponad posadzkę, a łączna wysokość bednarki nad powierzchnią gruntu powinna wynosić około 1 metra. Warto pamiętać, że ze względu na kontakt z betonem, bednarka może ulegać korozji, dlatego prawidłowy montaż oraz odpowiednia ochrona są kluczowe. Dobrą praktyką jest również regularne kontrolowanie stanu bednarki, co pozwala na wczesne wykrycie potencjalnych uszkodzeń lub problemów. Wszystkie elementy systemu uziemienia powinny być zgodne z obowiązującymi normami, aby zminimalizować ryzyko ewentualnych uszkodzeń związanych z uziemieniem.
Jak wygląda optymalny montaż systemu ochrony odgromowej?
Montaż systemu ochrony odgromowej odgrywa niezwykle ważną rolę w zapewnieniu bezpieczeństwa obiektów budowlanych. Cały proceder zaczyna się od szczegółowej analizy ryzyka, co pozwala na zidentyfikowanie najbardziej efektywnych elementów systemu.
Właściwie zainstalowana ochrona powinna obejmować:
- zwody,
- przewody odprowadzające,
- odpowiednie uziemienie.
Jednym z kluczowych kroków jest umiejscowienie bednarki w okolicy budynku. Zaleca się, aby znajdowała się ona w odległości jednego metra od fundamentów, co sprzyja efektywnemu rozprowadzaniu ładunków elektrycznych do ziemi.
Również istotne jest, aby bednarka była właściwie połączona z zbrojeniem, co gwarantuje ciągłość elektryczną w całym systemie. Następnie montowane są zwody, które powinny być skierowane w stronę najbliższego uziomu.
Przewody odprowadzające wymagają staranności w prowadzeniu, by zminimalizować ryzyko uszkodzeń i korozji. Preferowane materiały to:
- stal ocynkowana,
- miedź.
Oferują one zarówno dobra przewodność elektryczną, jak i trwałość. Po zakończeniu instalacji kluczowe jest przeprowadzenie dokładnej kontroli efektywności całego systemu ochrony odgromowej.
Regularny pomiar rezystancji uziemienia jest niezbędny, aby upewnić się, że pozostaje ona poniżej wartości 10 Ω, co jest niezbędne dla skutecznej ochrony przed wyładowaniami atmosferycznymi. Konserwacje systemu powinny odbywać się regularnie, aby zapewnić jego prawidłowe działanie w sytuacjach kryzysowych.
Właściwy montaż systemu ochrony odgromowej jest więc niezbędnym działaniem w kontekście zabezpieczania obiektów budowlanych.
Ile kosztuje montaż systemu uziemienia?
Cena montażu systemu uziemienia w dużej mierze zależy od kilku istotnych elementów. Przede wszystkim, niezwykle istotny jest typ uziemienia. Możliwości montażu obejmują:
- uziemienie fundamentowe, które opiera się na zbrojeniu obiektu, zazwyczaj okazuje się najtańszą możliwością,
- uziemienie otokowe,
- uziemienie szpilkowe, które wiąże się z większymi nakładami finansowymi z powodu bardziej złożonego procesu montażu.
Nie bez znaczenia jest także materiał użyty do stworzenia systemu. Najczęściej stosowane materiały to:
- stal ocynkowana, ceniona za swoje właściwości antykorozyjne, jest stosunkowo tanim rozwiązaniem,
- miedź, która, mimo wyższej ceny, oferuje znakomite przewodnictwo elektryczne.
Innym czynnikiem, który należy wziąć pod uwagę, są lokalne stawki firm zajmujących się instalacjami, które mogą się znacznie różnić w zależności od regionu. Złożoność montażu, a także dodatkowe usługi, takie jak:
- pomiar rezystancji,
- zabezpieczenia przed korozją,
- wykonanie dodatkowych prac,
będą miały również wpływ na całkowity koszt. Określony przedział cenowy za montaż systemu uziemienia wynosi od około 150 zł do 500 zł za metr bieżący, w zależności od powyżej wymienionych elementów. Warto zasięgnąć porady specjalisty, aby uzyskać szczegółową wycenę, dostosowaną do indywidualnych oczekiwań oraz warunków budowlanych.
Dlaczego ważna jest odpowiednia rezystancja uziemienia?
Odpowiednia rezystancja uziemienia ma kluczowe znaczenie dla bezpieczeństwa oraz niezawodności systemów elektrycznych. Utrzymanie jej na niskim poziomie, zazwyczaj poniżej 10 Ω, jest istotne, gdyż umożliwia skuteczne odprowadzanie prądu zwarciowego do ziemi. Taki stan rzeczy znacząco obniża ryzyko porażenia prądem i ewentualnych uszkodzeń urządzeń elektrycznych.
Kiedy jednak rezystancja jest niewłaściwa, systemy uziemiające okazują się mało efektywne, co może prowadzić do poważnych konsekwencji. Przepisy budowlane oraz normy, na przykład PN-EN 62305, precyzują, jakie powinny być maksymalne wartości rezystancji uziemienia. Zbyt wysoka rezystancja obniża efektywność ochrony przed wyładowaniami piorunów i zwarciami, co stwarza poważne zagrożenie dla osób korzystających z instalacji.
Każda instalacja elektryczna wymaga starannego planowania, aby zapewnić odpowiednie wartości rezystancji. Regularne pomiary oraz testy stanu uziemienia są kluczowe w tym procesie. W przypadku systemów ochrony odgromowej odpowiednia rezystancja pełni podobną rolę. Umożliwia bezpieczne kierowanie ładunków elektrycznych do ziemi, co chroni konstrukcje i ich użytkowników przed skutkami uderzenia pioruna.
Niewłaściwa rezystancja uziemienia może powodować poważne uszkodzenia, czego dowodzą liczne badania w dziedzinie inżynierii elektrycznej. Dlatego dbałość o stan uziemienia jest niezwykle istotna dla zapewnienia bezpieczeństwa w naszych instalacjach elektrycznych.
