Co to jest uziom otokowy?
Uziom otokowy to zamknięty obwód uziemiający, umiejscowiony w ziemi wokół budynku. Jego głównym zadaniem jest skuteczne odprowadzanie prądów zwarciowych oraz upływowych do ziemi. Zazwyczaj wykonany jest z taśmy stalowej ocynkowanej ogniowo, co gwarantuje jego trwałość oraz odporność na korozję. Odgrywa on kluczową rolę w instalacjach elektrycznych, znacząco zwiększając bezpieczeństwo obiektów budowlanych i chroniąc je przed porażeniem prądem.
Funkcjonalność uziomu otokowego opiera się na:
- skutecznym uziemieniu,
- zabezpieczeniu przed porażeniem.
To jest szczególnie istotne w nowoczesnych systemach elektrycznych. Kiedy jest prawidłowo zamontowany, znacząco redukuje ryzyko porażenia w przypadku awarii. Można go stosować praktycznie w każdym rodzaju budynku – od mieszkalnych, przez przemysłowe, aż po obiekty użyteczności publicznej.
Często znajduje zastosowanie w systemach odgromowych, gdzie właściwe uziemienie jest niezbędne do ochrony przed skutkami wyładowań atmosferycznych. Ważne jest, aby był zakopany na zalecanej głębokości i odpowiedniej odległości od zewnętrznych ścian budynku, co przekłada się na efektywność całego układu. Ponadto, istotne są normy dotyczące materiałów używanych do jego konstrukcji oraz procedury instalacji, które są kluczowe dla zminimalizowania ryzyka błędów.
Odpowiednie zabezpieczenie przed korozją, na przykład dzięki zastosowaniu stali ocynkowanej ogniowo, przyczynia się do długowieczności całego systemu uziemiającego, co jest istotne dla zapewnienia bezpieczeństwa elektrycznego budynku.
Jakie są podstawowe funkcje uziomu otokowego?
Uziom otokowy odgrywa fundamentalną rolę w zapewnieniu bezpieczeństwa systemów elektrycznych. Przede wszystkim jego funkcją jest:
- ochrona przed porażeniem elektrycznym,
- szybkie odprowadzanie prądów zwarciowych do ziemi,
- zapewnienie bezpieczeństwa użytkowników,
- ochrona przed przepięciami dla urządzeń elektrycznych i elektronicznych,
- odprowadzanie prądów piorunowych w instalacjach odgromowych.
Dzięki temu, użytkownicy mogą czuć się bezpieczniej, zwłaszcza w przypadku awarii instalacji. Właściwe uziemienie gwarantuje ochronę przed przepięciami, co ma kluczowe znaczenie w miejscach, gdzie znajdują się wrażliwe systemy, ponieważ nagłe wzrosty napięcia mogą prowadzić do znaczących uszkodzeń. Inną ważną funkcją uziomu otokowego jest wyrównywanie potencjałów, co zmniejsza różnice w napięciach i zapewnia dodatkowe bezpieczeństwo przy używaniu urządzeń elektrycznych.
Nie można pominąć również korzyści związanych z poprawą kompatybilności elektromagnetycznej (EMC). Dobrze skonstruowany uziom działa na rzecz minimalizacji zakłóceń w funkcjonowaniu urządzeń, co potrafi wpływać na ich efektywność. Zatem uziom otokowy jest niezwykle ważnym elementem całego systemu bezpieczeństwa elektrycznego, oferującym nie tylko ochronę przed porażeniem, ale także skuteczną ochronę przed przepięciami oraz odprowadzanie prądów piorunowych, a także poprawiającym kompatybilność elektromagnetyczną w budynkach.
Jakie są typowe zastosowania uziomu otokowego w budownictwie?
Uziom otokowy odgrywa istotną rolę w branży budowlanej, a jego zastosowanie jest szczególnie częste w:
- domach jednorodzinnych,
- obiektach użyteczności publicznej,
- zakładach przemysłowych.
Jego podstawowym zadaniem jest efektywne zabezpieczenie przed wyładowaniami atmosferycznymi, co zyskuje na znaczeniu zwłaszcza w budynkach wyposażonych w instalacje odgromowe LPS. Uziom ten ma za zadanie odprowadzenie prądów piorunowych do ziemi, co w efekcie chroni budowle przed szkodliwymi skutkami burz.
Dodatkowo, uziom otokowy pełni również ważną funkcję w zakresie uziemienia systemów elektrycznych i elektronicznych, co znacząco podnosi poziom bezpieczeństwa oraz minimalizuje ryzyko porażenia prądem. Kolejną istotną zaletą tego rozwiązania jest ochrona sprzętów przed uszkodzeniami, które mogą być skutkiem przepięć.
Uziom jest również kluczowy w kontekście uziemienia anten; właściwie zainstalowany system zapewnia stabilność uziemienia, wspomaga wyrównanie potencjałów oraz skutecznie redukuje różnice napięcia. Te wszystkie funkcje są niezbędne dla bezpiecznego użytkowania elektronicznych urządzeń. W związku z tym uziom otokowy znajduje zastosowanie praktycznie w każdej budowli, gdzie priorytetem jest ochrona i bezpieczeństwo elektryczne.
Jakie materiały mogą być używane do budowy uziomu otokowego?
W budowie uziomu otokowego stosuje się różnorodne materiały, z których każdy wnosi coś unikalnego. Do najpopularniejszych należą:
- stal ocynkowana ogniowo, która efektywnie zabezpiecza przed korozją,
- miedź, ceniona za swoje znakomite właściwości przewodzące,
- stal nierdzewna V4A, która sprawdzi się w trudnych warunkach atmosferycznych,
- stal ocynkowana galwanicznie, choć jej odporność na korozję jest niższa niż stali ocynkowanej ogniowo.
Decyzja o wyborze materiału powinna być podyktowana analizą specyficznych warunków gruntowych oraz wymaganiami dotyczącymi odporności na korozję. Na przykład w rejonach o wysokiej wilgotności lub zwiększonej przewodności gruntów, miedź lub stal nierdzewna będą lepszym rozwiązaniem. Ważne jest również, aby unikać łączenia różnych metali w gruncie, co może prowadzić do ryzyka korozji elektrochemicznej i zagrożenia dla integralności elementów uziomowych.
Właściwy dobór materiałów ma kluczowe znaczenie dla trwałości i efektywności systemu uziemienia. Wysokojakościowe produkty, takie jak stal ocynkowana ogniowo, istotnie wpływają na długowieczność oraz bezpieczeństwo uziomu otokowego.
Jak prawidłowo zainstalować uziom otokowy?
Prawidłowy montaż uziomu otokowego ma kluczowe znaczenie dla elektrycznego bezpieczeństwa budynku. Cały proces rozpoczyna się od zaplanowania układu, który powinien uwzględniać charakterystykę obiektu oraz teren, na którym stoi.
Ważne, aby uziom otokowy znajdował się poniżej strefy przemarzania, co zazwyczaj oznacza głębokość wynoszącą co najmniej 0,5 metra. Jeśli wymagania dotyczące ochrony przed przepięciami są wyższe, ta głębokość powinna wynosić 0,7 metra.
Zaleca się umiejscowienie taśmy uziomowej w odległości około jednego metra od ścian budynku, co sprzyja efektywnemu odprowadzaniu prądów zwarciowych. Niezwykle istotne jest, aby połączenia były solidne. Dlatego warto stosować:
- spawane złącza,
- zaciskowe złącza.
Te złącza zaleca się dodatkowo zabezpieczyć taśmą antykorozyjną, co przyczyni się do zmniejszenia ryzyka korozji. W trakcie zakupu materiałów do instalacji należy zwrócić uwagę na ich odporność na zmienne warunki atmosferyczne.
Dodatkowo, uziom wymaga odpowiedniego izolowania, co wiąże się z koniecznością wykonania właściwej izolacji obwodowej fundamentu. Projekt uziomu otokowego powinien być dopasowany do lokalnych warunków, co pozwoli uniknąć błędów podczas montażu oraz zapewni długotrwałą efektywność całego systemu.
Na jakiej głębokości powinien być zakopany uziom otokowy?
Uziom otokowy powinien być umiejscowiony na głębokości co najmniej 0,5 metra. Taki poziom zakopania jest istotny dla jego prawidłowego działania. W przypadku, gdy uziom ma pełnić funkcję ochrony przed przepięciami, głębokość ta wynosi już 0,7 metra.
Dobrą praktyką jest również umieszczanie go poniżej strefy przemarzania. Pozwala to bowiem uniknąć wahań rezystancji, które mogą wystąpić w różnych porach roku. Odpowiednia lokalizacja uziomu otokowego ma ogromne znaczenie dla jego efektywności.
Warto pamiętać, że zbyt płytkie zakopanie może prowadzić do:
- osłabienia jego właściwości,
- zwiększenia ryzyka uszkodzeń mechanicznych.

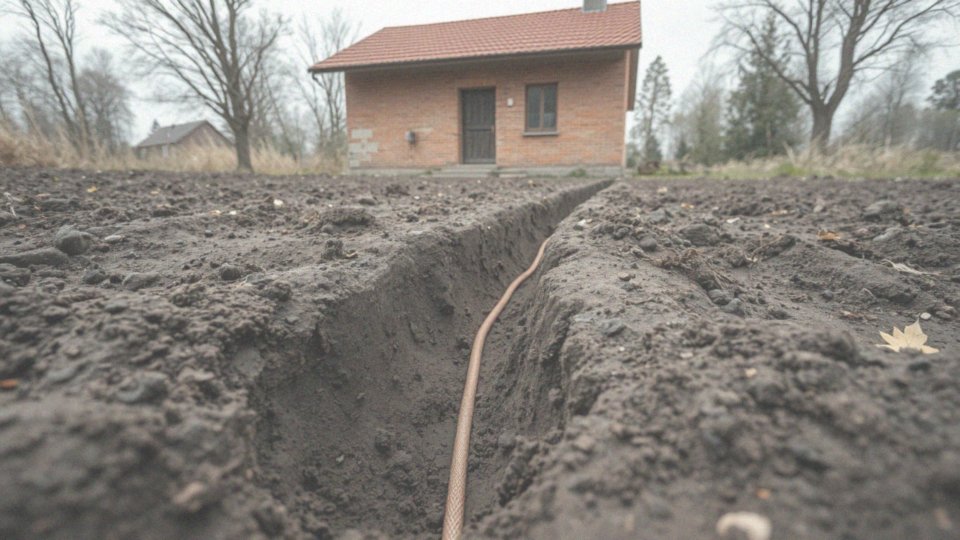

Jakie są wymogi dotyczące odległości uziomu otokowego od obiektów?
Wymogi dotyczące umiejscowienia uziomu otokowego są kluczowe dla jego efektywności. Powinien on być usytuowany w odległości około 1 metra od zewnętrznych ścian budynku, co umożliwia prawidłowe rozprowadzenie prądu w glebie oraz minimalizuje ryzyko uszkodzeń, które mogą wystąpić w wyniku wyładowań atmosferycznych. Zbyt bliskie umiejscowienie może prowadzić do osłabienia stabilności fundamentów i wpłynąć negatywnie na działanie systemu uziemiającego.
Zachowanie wskazanej odległości jest istotne w kontekście bezpiecznego odprowadzania prądów piorunowych, co ma szczególne znaczenie w rejonach, gdzie burze zdarzają się regularnie. Uziom otokowy odgrywa rolę w eliminowaniu niebezpiecznych napięć, dlatego tak ważne jest jego prawidłowe ustawienie zgodne z obowiązującymi normami. To nie tylko wpływa na bezpieczeństwo mieszkańców, ale również przyczynia się do stabilności budynków, chroniąc je przed ewentualnymi uszkodzeniami spowodowanymi przez wyładowania atmosferyczne.
Jakie błędy można popełnić przy wykonaniu uziomu otokowego?
Instalacja uziomu otokowego może wiązać się z poważnymi błędami, które wpływają na skuteczność oraz bezpieczeństwo całego systemu. Przykłady błędów to:
- wykorzystanie stali, która nie została ocynkowana, co zwiększa ryzyko korozji,
- zbyt płytka instalacja, która może prowadzić do uszkodzeń mechanicznych oraz zmniejszyć efektywność uziemienia,
- słabe połączenia, np. źle wykonane spawy, które mogą nie sprostać obciążeniom elektrycznym,
- niewłaściwe zabezpieczenie przed korozją,
- brak pomiarów rezystancji uziemienia po zakończeniu instalacji.
Uszkodzenie izolacji obwodowej fundamentu w trakcie układania przewodów uziemiających stwarza sytuacje potencjalnie niebezpieczne. Ponadto, niedostateczna ostrożność podczas prowadzenia przewodów przez przepusty ścienne może skutkować ich uszkodzeniem, co również wpływa na efektywność uziomu otokowego. Każdy błąd wykonawczy zwiększa ryzyko porażeń elektrycznych, dlatego tak ważne jest stosowanie się do zasad montażu, aby zagwarantować bezpieczeństwo.
Jakie są wymagania normatywne dla uziomu otokowego w Polsce?
W Polsce normy dotyczące uziomu otokowego znajdują się w kilku przepisach, w tym:
- PN-EN 62305 (seria),
- PN-EN 50522,
- PN-HD 60364-5-54.
Norma PN-EN 62305-3 koncentruje się na ochronie przed wyładowaniami atmosferycznymi, wskazując na wytyczne dotyczące projektowania oraz instalacji systemów uziemiających. Z kolei PN-EN 62305-4 szczegółowo opisuje metody zabezpieczeń obiektów narażonych na skutki burz. Wymagania te podkreślają, że konstrukcja uziomu otokowego musi charakteryzować się odpowiednią rezystancją, co jest kluczowym czynnikiem wpływającym na skuteczność całego układu. Wartości rezystancji powinny być dostosowane do specyficznych warunków gruntowych oraz materiałów używanych do budowy systemu.
W przypadku materiałów, takich jak:
- stal ocynkowana,
- miedź,
- stal nierdzewna,
ich wybór powinien być zgodny z przedstawionymi warunkami środowiskowymi, aby zapewnić długotrwałe funkcjonowanie systemu. Dodatkowo, norma PN-EN 50310 zaznacza, że wszystkie elementy uziomu otokowego muszą być solidnie połączone, co jest niezbędne dla zachowania integralności całego rozwiązania. Połączenia powinny być także odporne na korozję, szczególnie w mniej sprzyjających, wilgotnych warunkach glebowych. Ignorowanie tych regulacji może prowadzić do obniżenia efektywności odprowadzania prądów zwarciowych oraz wyładowań atmosferycznych. Oprócz tego, instalacje uziemiające muszą być zgodne z lokalnymi przepisami budowlanymi, co dodatkowo zwiększa bezpieczeństwo obiektu. Na koniec, kluczowe jest, aby system był dokładnie testowany po zakończeniu montażu, co pozwoli na weryfikację, czy spełnia wszystkie wymagania i zapewnia ochronę użytkownikom.
Jakie są rodzaje uziomów w obrębie uziomu otokowego?
W obrębie uziomu otokowego wyróżniamy cztery główne typy, różniące się sposobem wykonania oraz zastosowaniem:
- uziomy poziome – taśmy osadzone w ziemi, które skutecznie przewodzą prąd do gruntu,
- uziomy pionowe – pręty wbijane w ziemię wokół budynku, co pozwala dotrzeć do głębszych warstw gleby, zapewniając lepsze uziemienie,
- uziomy skupione – zespół kilku pionowych uziomów połączonych w jednym miejscu, co zwiększa ich efektywność,
- uziomy promieniowe – odprowadzają prąd równomiernie od budynku, co zapewnia właściwe zarządzanie prądami.
Te różne typy można stosować zarówno indywidualnie, jak i w rozmaitych kombinacjach, w zależności od specyfiki obiektu oraz wymogów efektywności uziemienia. W rejonach o skomplikowanych warunkach gruntowych wykorzystanie zarówno uziomów poziomych, jak i pionowych znacząco podnosi jakość systemu uziemiającego. Rozszerzenie uziomu otokowego o dodatkowe elementy, niezależnie od ich orientacji, może znacząco poprawić parametry uziemienia, co jest kluczowe w kontekście ochrony przed przepięciami i wyładowaniami atmosferycznymi.
Jakie są skutki korozji dla uziomu otokowego?
Korozja uziomu otokowego niesie ze sobą poważne konsekwencje, które mogą zagrażać bezpieczeństwu elektrycznemu różnych obiektów. Przede wszystkim prowadzi to do:
- redukcji przekroju uziomu,
- osłabienia połączeń,
- wzrostu rezystancji.
W efekcie zmniejszona efektywność uziomu staje się źródłem wyższego ryzyka porażeń elektrycznych oraz uszkodzeń urządzeń. W skrajnych sytuacjach, gdy korozja jest zaawansowana, może dochodzić nawet do przerwania ciągłości uziomu, co całkowicie niszczy jego funkcję ochronną. Szczególnie niebezpieczna jest korozja elektrochemiczna, która powstaje, gdy różne metale wchodzą w kontakt z wilgotnym gruntem. Taki proces działa jak ogniwo galwaniczne, co przyspiesza zużycie metalowych elementów.
Statystyki wskazują, że w niekorzystnych warunkach glebowych, a także przy nieodpowiednio dobranych materiałach – takich jak stal ocynkowana – ryzyko korozji sztucznie wzrasta. Właściwe zabezpieczenie uziomu otokowego jest kluczowe dla zapewnienia ochrony przed porażeniem elektrycznym oraz odgromową. Dlatego tak ważne jest, aby stosować materiały odporne na korozję.
Regularne kontrole systemów uziemiających są niezbędne, ponieważ pozwalają na wczesne wykrycie potencjalnych uszkodzeń, co zapewnia długotrwałą skuteczność działań związanych z uziemieniem.
Jak zabezpieczyć uziom otokowy przed korozją?
Ochrona uziomu otokowego przed korozją jest niezwykle istotna, aby zapewnić jego długotrwałą skuteczność. Istnieje kilka sprawdzonych sposobów, które mogą w tym pomóc:
- materiały o dużej odporności na rdzewienie, takie jak miedź, stal nierdzewna V4A lub stal ocynkowana ogniowo,
- odpowiednia grubość warstwy cynku w przypadku stali ocynkowanej,
- zastosowanie taśmy antykorozyjnej lub różnych preparatów ochronnych,
- unikanie bezpośredniego kontaktu różnych metali,
- odpowiednia otulina betonowa w uziomach fundamentowych.
Regularne kontrole, w tym pomiar rezystancji uziomu, są również niezbędne, kończąc na wczesnym wykrywaniu ewentualnych uszkodzeń. Taki systematyczny przegląd pozwala na podejmowanie odpowiednich działań serwisowych, co wpływa na utrzymanie wysokiej efektywności całego systemu uziemiającego.
W jaki sposób uziom otokowy wpływa na niską rezystancję uziemienia?
Uziom otokowy pełni niezwykle istotną funkcję w zapewnieniu niskiej rezystancji uziemienia. Jego konstrukcja w formie zamkniętego pierścienia gwarantuje dużą powierzchnię kontaktu z gruntem, co sprawia, że efektywnie odprowadza prądy zwarciowe oraz piorunowe do ziemi. Obniżona rezystancja jest kluczowa, ponieważ umożliwia szybkie rozpraszanie energii elektrycznej w momencie awarii, co z kolei minimalizuje ryzyko uszkodzeń i chroni użytkowników przed porażeniem elektrycznym.
Aby zapewnić prawidłowe działanie, dobrze zainstalowany uziom otokowy powinien znajdować się:
- poniżej strefy przemarzania,
- co przeciwdziała wahaniom rezystancji występującym w różnych porach roku.
Niski poziom rezystancji jest także istotny w kontekście instalacji odgromowych, w których efektywne uziemienie skutecznie odprowadza prądy wyładowań atmosferycznych. Skutecznie zainstalowany uziom znacząco podnosi bezpieczeństwo obiektów i zmniejsza zagrożenie związane z elektrycznymi wyładowaniami. Ponadto, zastosowanie materiałów odpornych na korozję, takich jak stal ocynkowana ogniowo, przyczynia się do długotrwałego utrzymania niskiej rezystancji oraz efektywności całego systemu uziemienia. Dzięki tym wszystkim cechom, uziomy otokowe są niezbędnym składnikiem systemów ochrony przed przepięciami oraz w zapewnieniu ogólnego bezpieczeństwa.
Co to znaczy, że uziom otokowy powinien być w układzie zamkniętym?
Uziom otokowy w zamkniętym układzie to system, w którym taśma uziemiająca tworzy nieprzerwany obwód wokół całego budynku. Takie rozwiązanie odgrywa niezwykle ważną rolę. Dzięki niemu prądy są równomiernie rozpraszane w glebie, co znacząco ogranicza ryzyko wystąpienia lokalnych przepięć, które mogą zaszkodzić zarówno sprzętowi elektrycznemu, jak i użytkownikom. Uziom otokowy jest kluczowym elementem ochrony przed przepięciami, będąc częścią systemu typu B.
Warto mieć na uwadze, że każde uszkodzenie obwodu, na przykład spowodowane korozją, negatywnie wpływa na jego efektywność i może prowadzić do niebezpiecznych sytuacji. Dlatego tak istotne jest, aby cała konstrukcja wykonana była z odpowiednich materiałów i zawsze utrzymywana w dobrej kondycji. Ciągłość obwodu jest również niezbędna dla skutecznego odprowadzania prądów piorunowych.
Uziom otokowy, współpracując z systemem odgromowym, efektywnie kieruje napięcia do ziemi, co jest szczególnie istotne w rejonach z intensywnymi opadami atmosferycznymi. W ten sposób minimalizuje się ryzyko różnych usterek elektrycznych, a budynek zyskuje dodatkową ochronę przed uszkodzeniami.
W procesie projektowania uziomu niezbędne jest uwzględnienie warunków gruntowych. Regularne monitorowanie stanu systemu pozwala uniknąć problemów związanych z korozją oraz innymi czynnikami zewnętrznymi. Dbałość o odpowiednie zabezpieczenia oraz cykliczna kontrola uziemienia to podstawowe kroki, które pomagają w utrzymaniu jego efektywności i zapewnieniu bezpieczeństwa przez długie lata.
Jakie są korzyści z wykorzystania uziomu otokowego w systemach odgromowych?
Zastosowanie uziomu otokowego w systemach odgromowych oferuje szereg korzyści, które znacząco podnoszą bezpieczeństwo budynków:
- skuteczne kierowanie prądu piorunowego do ziemi,
- ograniczenie ryzyka uszkodzeń związanych z wyładowaniami atmosferycznymi,
- niska impedancja uziemienia, co ma kluczowe znaczenie w kontekście prądów o wysokich częstotliwościach,
- minimalizacja intensywności przepięć w instalacji elektrycznej,
- zabezpieczenie cennego sprzętu elektronicznego.
Co więcej, jego obecność poprawia stabilność systemu elektrycznego poprzez wyrównanie potencjałów, co redukuje ryzyko porażeń elektrycznych. Gdy system odgromowy jest starannie zaprojektowany oraz zainstalowany z uziomem otokowym jako kluczowym elementem, ogólne bezpieczeństwo budynku znacznie wzrasta. Oferuje on ochronę zarówno przed prądami Zwarciowymi, jak i niekorzystnymi warunkami atmosferycznymi. Dobre zabezpieczenie odgromowe, w którym uziom otokowy odgrywa fundamentalną rolę, może również przyczynić się do wzrostu wartości nieruchomości. Taki stan rzeczy zapewnia użytkownikom poczucie komfortu oraz bezpieczeństwa. Dlatego właśnie uziom otokowy jest niezbędnym składnikiem systemu ochrony, minimalizując ryzyko strat i chroniąc urządzenia elektryczne przed negatywnymi skutkami prądów piorunowych.
Czy uziom otokowy może być rozszerzony o dodatkowe uziomy?
Uziom otokowy można wzbogacić o dodatkowe elementy, zarówno w formie pionowych, jak i poziomych uziomów. Taka rozbudowa okazuje się niezwykle korzystna w trudnych warunkach gruntowych, takich jak:
- wystarczająco wysoka rezystywność,
- duże obiekty budowlane,
- właściwe zapewnienie efektywnego uziemienia.
Dodatkowe uziomy muszą być solidnie połączone z uziomem otokowym, co sprzyja poprawie parametrów elektrycznych i redukcji rezystancji uziemienia. Wykorzystanie takich metod nie tylko zwiększa efektywność systemu uziemiającego, ale także podnosi jego bezpieczeństwo, co jest istotne w obliczu potencjalnych zagrożeń, takich jak wyładowania atmosferyczne. Należy również pamiętać o zabezpieczeniu tych komponentów przed korozją, ponieważ wpłynie to korzystnie na ich funkcjonalność oraz długowieczność.
